année de construction : 2010
Caractéristiques techniques

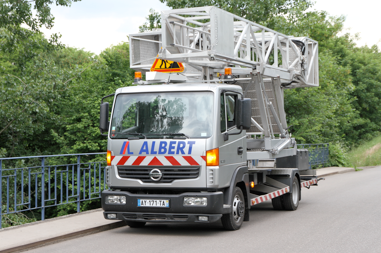

| Désignations sous pont type ALBERT MBI 80 PL |
Condition de travail |
|---|---|

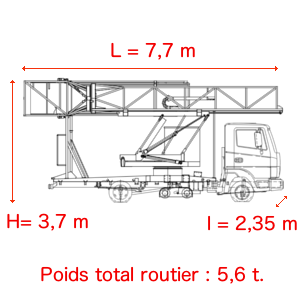

| DIMENSIONS ROUTIERES: LONGUEUR | 7,7 m |
| DIMENSIONS ROUTIERES: LARGEUR | 2,35 m |
| DIMENSIONS ROUTIERES : HAUTEUR | 3,70 m |
| POIDS TOTAL ROUTIER | 5,6 t. |
| LONGUEUR PLATEFORME - EXTENSION RENTREES | 4 m |
| LONGUEUR PLATEFORME - EXTENSIONS SORTIES | 7,5 m |
| LARGEUR PLATE FORME | 1 m |
| FRANCHISSEMENT DE TROTTOIR SANS APPUI | 1,80 m |
| FRANCHISSEMENT DE PARAPET OU MUR ANTI BRUIT | 1,78 m |
| PROFONDEUR D'ABAISSEMENT | 5,5 m |
| PENETRATION SOUS OUVRAGE NETTE | 8 m |
| ENCOMBREMENT LARGEUR SUR CHAUSSEE EN TRAVAIL | 2,35 m |
| RAYON DE PIVOTEMENT PLATEFORME | 180 ° |
| RAYON D'ACTION PLATEFORME | 7 m |
| CHARGE MAX. SUR LA PLATEFORME EXT. SORTIE | 400 KG RÉPARTIS |
| CHARGE MAX. SUR LA PLATEFORME EXT. RENTRÉE | 400 KG RÉPARTIS |
ACCES DE SECURITE
Un treillis permet l'accès à la plate-forme en position de travail sous-pont.FONCTIONNEMENT HYDRAULIQUE DE LA PASSERELLE
- Pompe principale sur moteur du camion
- Pompe de secours sur groupe électrogène performances égales à la pompe principale
UTILISATION DE L'APPREIL EST AUTORISEE JUSQU'A UNE VELOCITE DU VENT
DE 12,5 m/s (soit 45 km/h)
L'INCLINAISON MAXIMUM DU PONT 6°
TRES IMPORTANT
CETTE MACHINE PEUT PENETRER SOUS UNE ARCHE
D'UNE OUVERTURE MINI DE 1,20 m
DE 12,5 m/s (soit 45 km/h)
L'INCLINAISON MAXIMUM DU PONT 6°
TRES IMPORTANT
CETTE MACHINE PEUT PENETRER SOUS UNE ARCHE
D'UNE OUVERTURE MINI DE 1,20 m
Équipements disponibles
- 1 groupe électrogène 4,5 KVA (Norme CE) (en option)
- Ballon éclairant pour travaux de nuit (en option)
- Prises 220 V en plate forme
- Système de communication inter phonique entre passerelle et cabine
- Anémomètre disponible en passerelle pour contrôle de la vitesse du vent
- Signalisation temporaire conforme à la Réglementation
- 3 ceintures et gilets de sauvetage disponibles et conformes à la Réglementation (en option)
- Système vidéo surveillance entre plate-forme et cabine du véhicule
- 10 cornes de Lubeck (cônes rouge et blanc)
