MBI 70 PL

année de construction : 2005/2006


Caractéristiques techniques

Désignations
sous pont type ALBERT MBI 70 PL
Condition de travail
DIMENSIONS ROUTIERES: LONGUEUR 7,7 m
DIMENSIONS ROUTIERES: LARGEUR 2,35 m
DIMENSIONS ROUTIERES : HAUTEUR 3,7 m
POIDS TOTAL ROUTIER 3,6 t.
LONGUEUR PLATEFORME - EXTENSION RENTREES 4 m
LONGUEUR PLATEFORME - EXTENSIONS SORTIES 7,5 m
LARGEUR PLATE FORME 1 m
FRANCHISSEMENT DE TROTTOIR SANS APPUI 1,80 m
FRANCHISSEMENT DE PARAPET OU MUR ANTI BRUIT 1,78 m
PROFONDEUR D'ABAISSEMENT 5,5 m
PENETRATION SOUS OUVRAGE NETTE 7 m
ENCOMBREMENT LARGEUR SUR CHAUSSEE EN TRAVAIL 2,35 m
RAYON DE PIVOTEMENT PLATEFORME 180 °
RAYON D'ACTION PLATEFORME 7 m
CHARGE MAX. SUR LA PLATEFORME EXT. SORTIE 400KG RÉPARTIS
CHARGE MAX. SUR LA PLATEFORME EXT. RENTRÉE 400KG RÉPARTIS

ACCES DE SECURITE

Un treillis permet l'accès à la plate-forme en position de travail sous-pont.

FONCTIONNEMENT HYDRAULIQUE DE LA PASSERELLE

  • Pompe principale sur moteur du camion
  • Pompe de secours sur groupe électrogène performances égales à la pompe principale

UTILISATION DE L'APPREIL EST AUTORISEE JUSQU'A UNE VELOCITE DU VENT
DE 12,5 m/s (soit 45 km/h)
L'INCLINAISON MAXIMUM DU PONT


Équipements disponibles

  • 1 groupe électrogène 4,5 KVA (Norme CE) (en option)
  • Prises 220 V en passerelle
  • Système de communication inter phonique entre passerelle et cabine
  • Anémomètre disponible en passerelle pour contrôle de la vitesse du vent
  • Signalisation temporaire conforme à la Réglementation
  • 3 ceintures et gilets de sauvetage disponibles et conformes à la Réglementation (en option)
  • 10 cornes de Lubeck (cônes rouge et blanc)
Passerelles négatives

MBI 70 PL

Document à télécharger

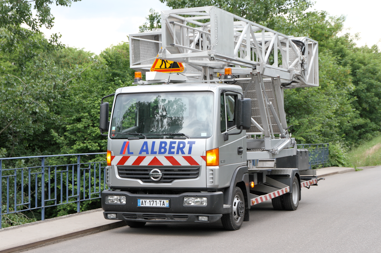

Photos
