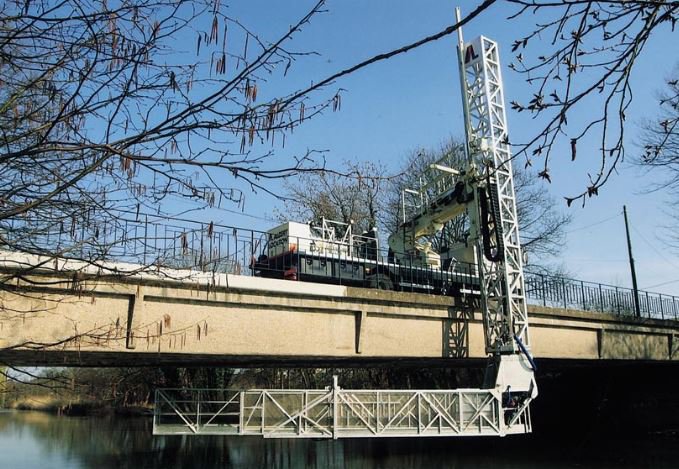

ABC 115 LS

année de construction : 2007

Caractéristiques techniques

Désignations
sous pont type abc 115 ls
Condition de travail
DIMENSIONS ROUTIERES : LONGUEUR 10,42 m
DIMENSIONS ROUTIERES : LARGEUR 2,32 m
DIMENSIONS ROUTIERES : HAUTEUR 3,90 m
POIDS TOTAL ROUTIER 14,9 t.
LONGUEUR PLATEFORME - EXTENSION RENTREES  7,5 m
LONGUEUR PLATEFORME - EXTENSIONS SORTIES 11,5 m
LARGEUR PLATE FORME 1,10 m
FRANCHISSEMENT DE TROTTOIR SANS APPUI 2,70 m
FRANCHISSEMENT DE PARAPET OU MUR ANTI BRUIT 3,45 m
PROFONDEUR D'ABAISSEMENT 8,35 m
PENETRATION SOUS OUVRAGE NETTE 10,50 m
ENCOMBREMENT LARGEUR SUR CHAUSSEE EN TRAVAIL 2,32 m
RAYON DE PIVOTEMENT PLATEFORME 180 °
RAYON D'ACTION PLATEFORME 11,50 m
CHARGE MAX. SUR LA PLATEFORME EXT SORTIE 500 KG RÉPARTIS
charge max. sur la plateforme ext. rentrée 500 KG RÉPARTIS
CHARGE MAXI SUR LA PLATFORME 500 KG RÉPARTIS

ACCES DE SECURITE

Un treillis permet l'accès à la plate-forme en position de travail sous-pont.

FONCTIONNEMENT HYDRAULIQUE DE LA PASSERELLE

  • Pompe principale sur moteur du camion
  • Pompe de secours sur groupe électrogène performances égales à la pompe principale

UTILISATION DE L'APPREIL EST AUTORISEE JUSQU'A UNE VELOCITE DU VENT
DE 12 m/s (soit 43 km/h)
AVEC INCLINAISON DU PONT MAXI 10° ON CONSERVE LA TRANSLATION AUTOMATIQUE
AU-DELA DE 10° TRANSLATION NON AUTOMATISEE


Avantage largeur du véhicule : 2,32 m


Équipements disponibles

  • Système vidéo surveillance entre plate-forme et cabine du véhicule
  • 1 groupe électrogène 30 KVA insonorisé (Norme CE) (en option)
  • Ballons éclairants pour travaux de nuit (en option)
  • Prises 220 V et 380 V en passerelle
  • Conduite d'eau pour outillage Haute Pression
  • Conduite d'air 10 000 litres pour compresseur
  • Système de communication inter phonique entre passerelle et cabine
  • Anémomètres avec affichage en cabine et klaxon en cas de dépassement (10 m/s)
  • FLR Flèche lumineuse réfléchissante (à l'arrière du véhicule)
  • Signalisation temporaire conforme à la réglementation
  • 3 ceintures et gilets de sauvetage disponibles et conformes à la réglementation (en option)
  • 10 cornes de Lubeck (cônes rouge et blanc)
  • VHS pour communication avec les bateaux et service de la batellerie (en option)
